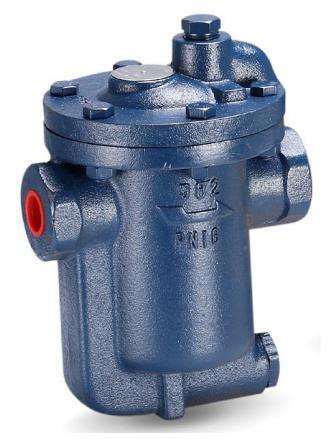

- 981倒置桶式蒸汽疏水閥,倒吊桶式蒸汽疏水閥產品介紹
| 981倒置桶式蒸汽疏水閥,倒吊桶式蒸汽疏水閥原理作用： |
981倒置桶式蒸汽疏水閥， 981倒吊桶式蒸汽疏水閥根據原理作用的不同，981倒置桶式蒸汽疏水閥， 981倒吊桶式蒸汽疏水閥可分為以下三種類型：機械型、依靠蒸汽疏水閥內凝結水液位高度的變化而動作；熱靜力型、依靠液體溫度的變化而動作;熱動力型、依靠液體的熱動力學性質的變化而動作，一個981倒置桶式蒸汽疏水閥， 981倒吊桶式蒸汽疏水閥的排水能力不能滿足要求時，可并聯安裝幾個蒸汽疏水閥。

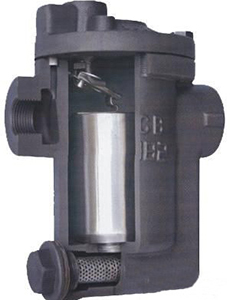

981倒置桶式蒸汽疏水閥， 981倒吊桶式蒸汽疏水閥利用冷凝水和蒸汽的密度差的工作原理，內部結構是由杠桿系統連接倒吊桶，克服蒸汽壓力開關，倒吊桶式疏水閥內部是一個倒吊桶為液位敏感件，倒吊桶開口向下。裝置剛起動時，管道內出現空氣和低溫冷凝水，此時疏水閥是全開放，空氣和低溫冷凝水迅速排出，裝置很快提升溫度。當蒸汽進入倒吊桶內，倒吊桶產生向上浮力，倒吊桶連接杠桿帶動閥心關閉閥門。倒吊桶上開有一小孔，能自動排空氣，當一部份蒸汽從小孔排出，另一部份蒸汽產生凝結水，倒吊桶失去浮力向下沉，倒吊桶連接杠桿帶動閥心開啟閥門。當蒸汽再進入倒吊桶內，閥門再關閉，循環工作，間斷排水。
| 981倒置桶式蒸汽疏水閥,倒吊桶式蒸汽疏水閥性能特點： |
②間歇排放雜質均可沖走，不積污垢，自動排空氣；
③有多種節流孔選擇，在不同壓力下，可達到較高排水流量；
④內部零件全安裝在閥蓋上，維修方便。
| 981倒置桶式蒸汽疏水閥,倒吊桶式蒸汽疏水閥技術參數： |
| 公稱通徑 | DN15-DN50 | 公稱壓力 | 1.6Mpa-6.4Mpa |
| 較低工作壓力 | 0.01Mpa | 較高允許溫度 | 550℃ |
| 較小過冷度 | 0℃ | 較高允許背壓率 | 85% |
| 981倒置桶式蒸汽疏水閥,倒吊桶式蒸汽疏水閥部件材質： |
| 閥體 | 不銹鋼/碳鋼 | 閥蓋 | 不銹鋼/碳鋼 |
| 吊桶 | 不銹鋼 | 閥座 | 鎢鉻鈷合金 |
| 支架 | 不銹鋼 | 過濾網 | 不銹鋼 |

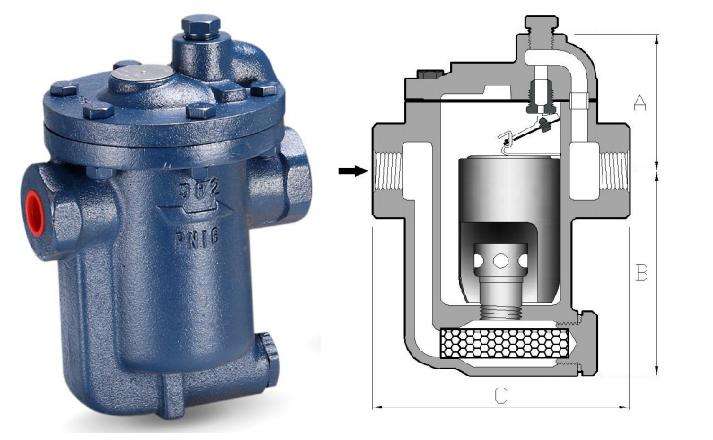

| 981倒置桶式蒸汽疏水閥,倒吊桶式蒸汽疏水閥外形尺寸： |
| 型號 | 通徑 | L | H | H1 | Φ |
| 980 | DN15-DN25 | 125 | 180 | 102 | 103 |
| 981 | DN15-DN25 | 125 | 180 | 102 | 103 |
| 982 | DN20-DN25 | 170 | 238 | 130 | 145 |
| 983 | DN32-DN40 | 205 | 322 | 192 | 178 |
| 984 | DN32-DN40 | 235 | 380 | 212 | 203 |
| 985 | DN40-DN50 | 255 | 416 | 252 | 220 |
