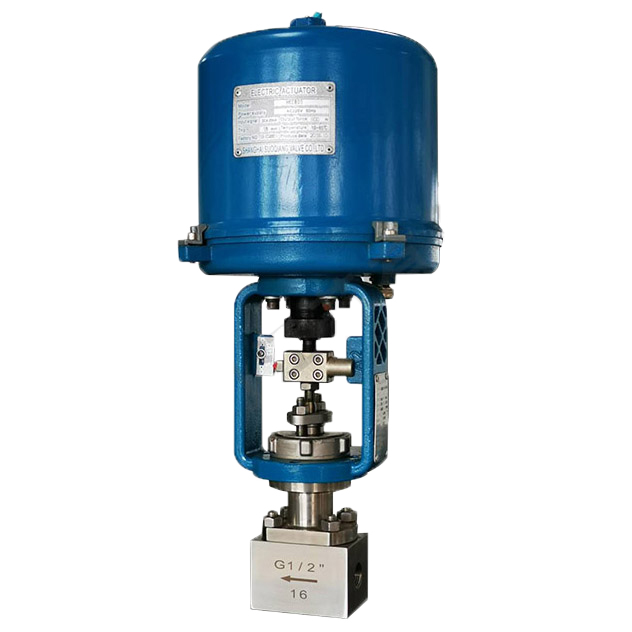

ZDHW電動小流量調節閥可適應各種不同流量要求的工況。配由引進德國技術的PSL系列電子式電動執行器，電動執行機構內有伺服放大器，無需另配伺服放大器，有輸入控制信號（4～20mADC或1～5VDC）及單相電源即可控制運轉，實現對流量等參數的調節。電動小流量調節閥是針對某些特殊工況量身定制的電動調節閥，微小流量電動調節閥是采用鍛造閥體鍛制而成，易做成高壓結構。閥芯尺寸可從加工差等0.15-15mm，微小流量電動調節閥具有體積小，重量輕、連線簡單、流量大、調節精度高等特點，電動小流量調節閥廣泛應用于電力、石油、化工、冶金、環保、輕工、教學和科研設備等行業的工業過程自動控制系統中。
電動小流量調節閥 技術參數
|
公稱通徑(DN) |
G3/8"、1/2"、G3/4"、G1" |
|
閥座直徑 |
1.5 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
15 |
|
額定流量系數KV |
0.025 |
0.05 |
0.08 |
0.12 |
0.20 |
0.32 |
0.50 |
0.80 |
1.00 |
1.40 |
1.55 |
1.85 |
2.23 |
|
允許壓差(MPa) |
≤公稱壓力 |
|
公稱壓力(MPa) |
1.6、2.5、4.0、6.4、10.0、16.0、25.0、32.0 |
|
額定行程 |
8 |
10 |
12 |
|
閥蓋形式 |
標準型(-17～+250℃)、高溫型(+250～+450℃)、低溫型(-40～-196℃)、波紋管密封型(-40～+350℃) |
|
壓蓋形式 |
螺栓壓緊式 |
|
密封填料 |
V型聚四氟乙烯填料、V型柔性石墨填料 |
|
閥芯形式 |
單座市 |
|
流量特性 |
等百分比、直線性 |
|
配置執行器類別 |
PSL系列、3810L系列等電動執行器(客戶指定品牌亦可) |
|
執行器參數 |
電源電壓：220V、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC |
|
防護等級：相當IP65、隔爆標志：ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能：手柄 |
|
環境溫度：-25～+70℃、環境濕度：≤95% |
電動小流量調節閥 性能指標
|
項目 |
指標值 |
|
基本誤差% |
配3810L±2.5； 配PSL±1.0 |
|
回差% |
配381L ±2.0； 配PSL±1.0 |
|
死區% |
1.0 |
|
始終點偏差% |
電開 |
始點±2.5 |
終點±2.5 |
|
始點±2.5 |
終點±2.5 |
|
電關 |
始點 |
±2.5 |
|
終點 |
±2.5 |
|
額定行程偏差% |
≤2.5 |
|
泄露量L/h |
0.01%×閥額定容量 |
|
可調范圍R |
30：1 |
電動小流量調節閥 零件材料
|
閥體 |
WCB |
304 |
316 |
316L |
|
墊片 |
PTFE石墨墊片 |
PTFE石墨墊片 |
PTFE石墨墊片 |
PTFE石墨墊片 |
|
閥座 |
304 |
304 |
316 |
316L |
|
閥芯 |
304 |
304 |
316 |
316L |
|
閥蓋 |
WCB |
304 |
316 |
316L |
|
閥桿 |
304 |
304 |
316 |
316L |
|
填料 |
PTFE/石墨 |
PTFE/石墨 |
PTFE/石墨 |
PTFE/石墨 |
|
填料壓蓋 |
WCB |
304 |
316 |
316L |
電動小流量調節閥 連接尺寸圖
|
電動小流量調節閥 (配引進型PS執行器) |
電動小流量調節閥 (配引進型381執行器) |
電動小流量調節閥 連接尺寸
|
公稱通徑DN |
閥座直徑dn |
L |
H |
H1 |
H2 |
D |
|
G3/8“ |
1.5～15 |
95 |
30 |
130 |
465 |
177 |
|
G1/2“ |
1.5～15 |
95 |
30 |
130 |
465 |
177 |
|
G3/4“ |
1.5～15 |
110 |
30 |
130 |
465 |
177 |
|
G1“ |
1.5～15 |
110 |
30 |
130 |
465 |
177 |
電動小流量調節閥 產品選型
（1）閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
（2）執行器參數：執行器形式、控制方式、控制信號(4-20mA,1-5V)、作用方式(氣-開式，氣-關式)
盡量詳細提供以上技術參數，方便我公司生產及技術人員為您準確選型。如有任何疑問.您可以致電給我們，我們一定會盡心盡力為您提供優質的服務！
相關名稱：ZDHW電動小流量調節閥,電動內螺紋調節閥
