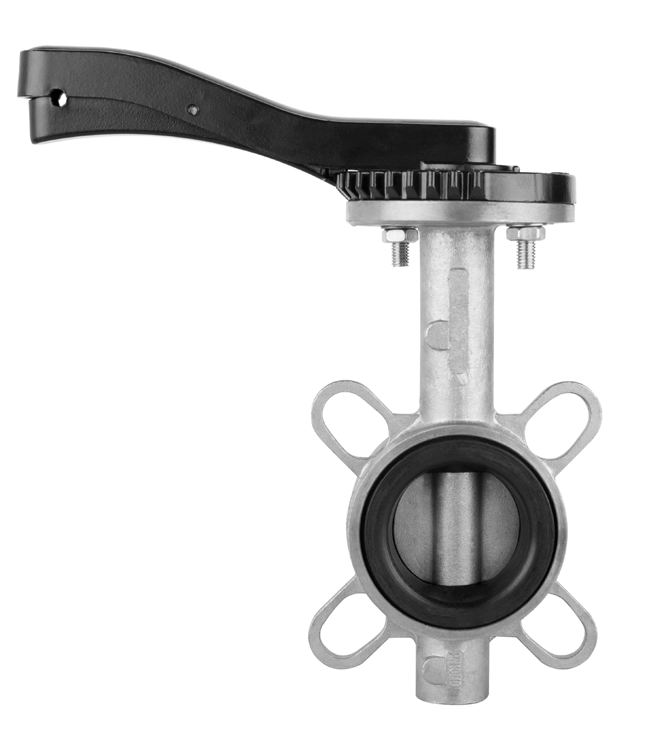

- 不锈钢对夹式蝶阀产品介绍
| 不锈钢对夹式蝶阀D71X原理作用： |
| 不锈钢对夹式蝶阀D71X性能特点： |
②结构简单，90°回转启闭迅速；
③操作扭矩小，省力轻巧；
④流量特性趋于直线，调节性能好。
| 不锈钢对夹式蝶阀D71X技术参数： |
|
设计标准 |
GB/T2238-1989 |
|||
|
法兰连接尺寸 |
GB/T9113.1-2000；GB/T9115.1-2000；JB78 |
|||
|
结构长度 |
GB/T12221-1989 |
|||
|
压力试验 |
GB/T13927-1992；JB/T9092-1999 |
|||
|
公称通径 |
DN（mm） |
50～200 |
||
|
公称压力 |
PN（MPa） |
0.6 |
1.0 |
1.6 |
|
试验压力 |
强度试验 |
0.9 |
1.5 |
2.4 |
|
密封试验 |
0.66 |
1.1 |
1.76 |
|
|
气密封试验 |
0.6 |
0.6 |
0.6 |
|
| 不锈钢对夹式蝶阀D71X部件材质： |
| 零件名称 | 材料 |
| 阀体 | 不锈钢 |
| 蝶板 | 铸钢、不锈钢及特殊材料 |
| 密封圈 | 各种橡胶、聚四氟 |
| 阀杆 | 2Cr13、不锈钢 |
| 填料 | O型圈、柔性石墨 |

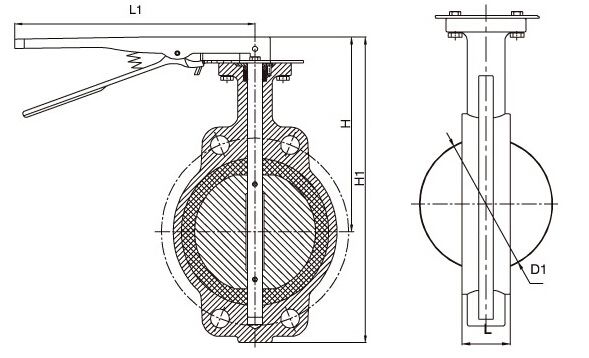

| 不锈钢对夹式蝶阀D71X外形尺寸： |
| 公称通径 | 结构长度 | 外形尺寸(参考值) | 连接尺寸(标准值) | |||||||||
| 0.6MPa | 1.0MPa | 1.6MPa | ||||||||||
| 毫米 | 英寸 | L | H | H0 | A | B | D0 | n-d | D0 | n-d | D0 | n-d |
| 50 | 2 | 43 | 63 | 235 | 270 | 65 | 110 | 4-14 | 125 | 4-18 | 125 | 4-18 |
| 65 | 21/2 | 46 | 70 | 250 | 270 | 65 | 130 | 4-14 | 145 | 4-18 | 145 | 4-18 |
| 80 | 3 | 46 | 83 | 275 | 270 | 65 | 150 | 4-18 | 160 | 8-18 | 160 | 8-18 |
| 100 | 4 | 52 | 105 | 316 | 270 | 65 | 170 | 4-18 | 180 | 8-18 | 180 | 8-18 |
| 125 | 5 | 56 | 115 | 340 | 310 | 65 | 200 | 8-18 | 210 | 8-18 | 210 | 8-18 |
| 150 | 6 | 56 | 137 | 376 | 310 | 65 | 225 | 8-18 | 240 | 8-22 | 240 | 8-22 |
