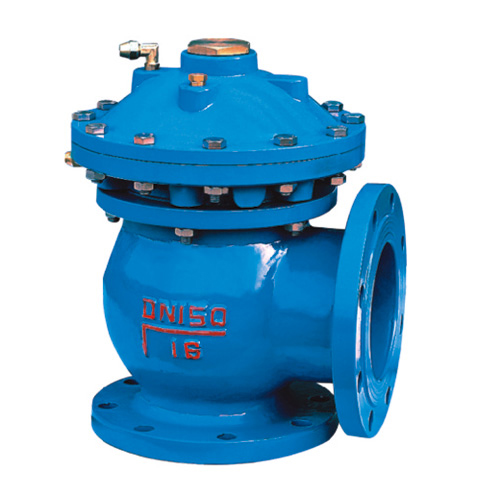

- JM744X隔膜快开排泥阀产品介绍
| JM744X隔膜快开排泥阀原理作用： |
JM744X隔膜快开排泥阀采用双室隔膜传动机构替代活塞式，无运动磨损，寿命长。是一种由液压源或气动源作执行机构的角型截断类阀门，通常成排安装在沉淀池底部外侧壁，用以排除池底沉淀的泥砂和污物。该阀由泥龙强化橡胶隔膜将阀门分为两个腔室，接通液压或气动源，采用电动或手动二位四通换向阀控制，实现快速排泥。
| JM744X隔膜快开排泥阀性能特点： |
②密封性能好，采用衬胶阀板，阀座采用斜度开口不易沉积泥沙杂质；
③驱动介质压低，无需另设加压泵或空压机，采用手动换向阀或电磁四通换向阀集中控制。
| JM744X隔膜快开排泥阀技术参数： |
| 公称通径 | DN40-DN450 | 公称压力 | 1.6Mpa | 适用温度 | 常温 | 适用介质 | 水 |
| JM744X隔膜快开排泥阀部件材质： |
| 阀体 | 铸铁/碳钢 | 阀板 | 铸铁/碳钢 | 阀杆 | 不锈钢 | 拼帽 | A3钢 | 隔膜片 | 丁腈橡胶 |

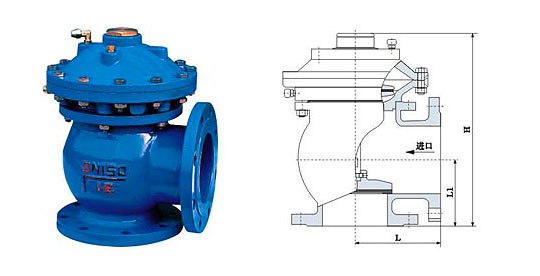

| JM744X隔膜快开排泥阀外形尺寸： |
| 公称通径 | 连接尺寸 | 进液接管(G) | ||||||
| D | D1 | Φ | L | H1 | H | Z-Φ | ||
| 80 | 195 | 160 | 210 | 135 | 115 | 330 | 4-18 | 1/2" |
| 100 | 215 | 180 | 240 | 145 | 125 | 360 | 4-18 | 1/2" |
| 150 | 280 | 240 | 315 | 185 | 155 | 450 | 8-23 | 1/2" |
| 200 | 335 | 295 | 400 | 220 | 185 | 545 | 8-23 | 1/2" |
| 250 | 390 | 350 | 460 | 250 | 215 | 610 | 12-23 | 1/2" |
| 300 | 440 | 400 | 555 | 280 | 240 | 680 | 12-23 | 1/2" |
