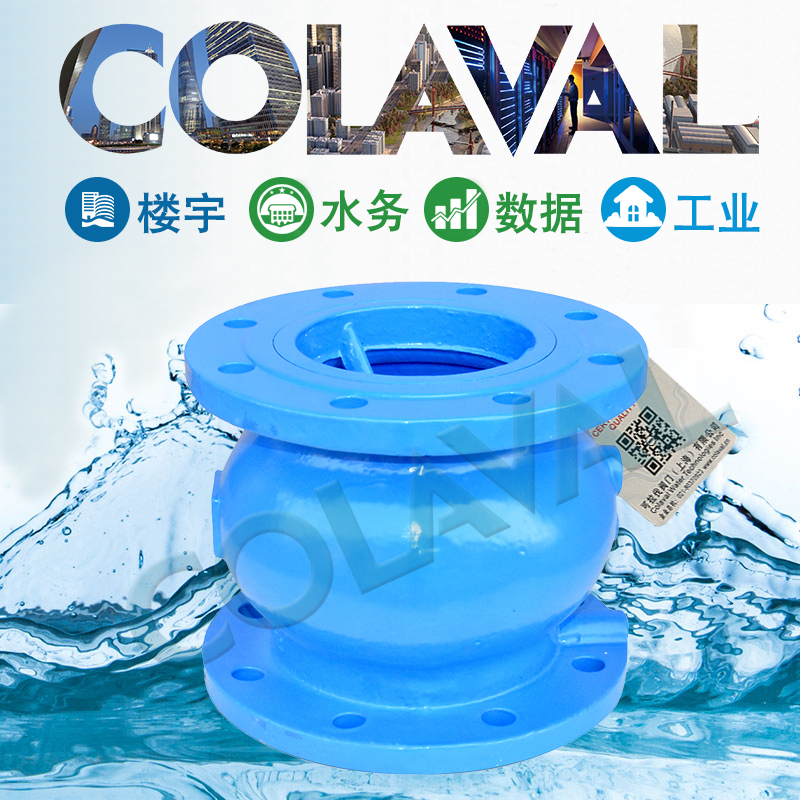

- HC41X消聲止回閥產品介紹
| HC41X消聲止回閥原理作用： |
HC41X節能消聲止回閥適用于給排水管道，HC41X消聲止回閥閥瓣采用進口兩端中心軸導向，啟閉靈活，可水平安裝或垂直安裝。HC41X節能消聲止回閥閥瓣采用彈簧加載，其快速關閉能有效的消除水錘，密封性能好，關閉無噪聲。HC41X節能消聲止回閥具有體積小、重量輕、流體阻力小，耐疲勞、壽命長等優點。
| HC41X消聲止回閥性能特點： |
②閥瓣前后設計為錐形，使流體阻力大大減少，又減少了因紊流所產生的噪聲；
③閥瓣關閉的行程短，只有公稱通徑的1/4，減少了閥瓣的關閉時間，減少了水錘的產生；
④閥使用彈簧加速閥瓣關閉速度、降低水錘產生；
⑤閥瓣為空心薄殼結構，減少閥瓣的慣性，不但使閥瓣關閉時能迅速啟動，也減少了關閉時的沖擊噪聲；
⑥本產品可以垂直、水平、傾斜以及任何角度安裝；
⑦內外表面均噴涂環保涂層，確保產品的防腐蝕及安全性。
| HC41X消聲止回閥技術參數： |
| 公稱通徑 | DN(mm) | 40～600 |
| 公稱壓力 | PN(Mpa） | 1.0～1.6 |
| 適用介質 | 水及弱腐蝕性流體 | |
| 適用溫度 | 0℃～80℃ | |
| 型號 | 公稱壓力PN | 試驗壓力PN | 工作溫度 | 適用介質 | |
| 殼體 | 密封 | ||||
| HC41X | 1.0MPa | 1.5MPa | 1.1MPaMPa | ≤80℃ | 潔凈水 |
| 1.6MPa | 2.4MPa | 1.76MPa | |||
| 2.5MPa | 3.75MPa | 2.75MPa | |||
| HC41X消聲止回閥部件材質： |
| 閥體 | 灰鑄鐵、鑄鋼、不銹鋼 |
| 閥蓋 | 鋼板、不銹鋼 |
| 閥瓣 | 丁腈橡膠 |
| 閥軸 | 不銹鋼 |

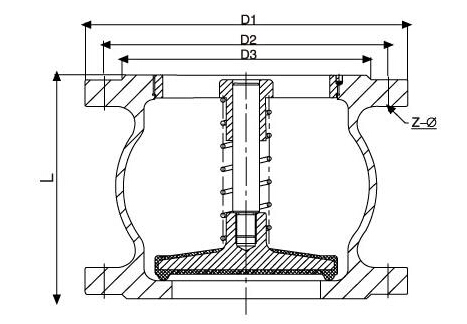

| HC41X消聲止回閥外形尺寸： |
| 公稱通徑DN | 尺寸 (mm) | ||||
| L | D | K | b | z-d | |
| 40 | 112 | 145 | 110 | 18 | 4-18 |
| 50 | 120 | 160 | 125 | 20 | 4-18 |
| 65 | 130 | 180 | 145 | 20 | 4-18 |
| 80 | 150 | 195 | 160 | 22 | 8-18 |
| 100 | 165 | 215 | 180 | 24 | 8-18 |
| 125 | 190 | 245 | 210 | 26 | 8-18 |
| 150 | 210 | 280 | 240 | 26 | 8-22 |
| 200 | 255 | 335 | 295 | 30 | 12-22 |
| 250 | 310 | 405 | 355 | 32 | 12-26 |
| 300 | 320 | 460 | 410 | 32 | 12-26 |
| 350 | 380 | 520 | 470 | 36 | 16-26 |
| 400 | 405 | 580 | 525 | 38 | 16-30 |
| 450 | 430 | 640 | 585 | 40 | 20-30 |
| 500 | 450 | 715 | 650 | 42 | 20-33 |
| 600 | 510 | 840 | 770 | 48 | 20-36 |
