- 手動硬密封對夾蝶閥產品介紹
| 對夾手動硬密封蝶閥D73H原理作用： |
三偏心蝶閥指閥桿軸心同時偏離碟片中心及本體中心，且密封副為斜椎的蝶閥。
對夾手動硬密封三偏心蝶閥采用一個"U"型不銹鋼密封圈，內部精密的彈性密封圈與經過拋光的蝶板三維偏心接觸。解決了傳統偏心蝶閥在啟閉0°~10°瞬間密封面仍處于滑動接觸摩擦的弊病，實現蝶板在開啟瞬間密封面即分離,關閉接觸即密封的效果,達到延長使用壽命、密封性能較佳的目的。
| 對夾手動硬密封蝶閥D73H性能特點： |
②對夾式硬密封蝶閥采用不銹鋼"U"型密封圈，具有一定的彈性無論在高溫、低溫的情況下，它與蝶板均具有優良的密封性；
③對夾式蝶閥的三維偏心距，經過嚴格的計算，"U"型密封圈與蝶板幾乎無磨擦，使用壽命長，并具有越關越緊的功能；
④蝶板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長；
⑤對夾式硬密封蝶閥結構獨特，"開關"僅需轉動閥桿90°即可完成。操作靈活、方便、省力、不受介質壓力的高低影響，密封性能可靠；
⑥金屬硬密封蝶閥耐高溫、耐低溫、耐腐蝕性。
| 對夾手動硬密封三偏心蝶閥D73H技術參數： |
| 公稱通徑 | DN（mm） | 50～150 | ||||
| 公稱壓力 | PN（MPa） | 0.6 | 1.0 | 1.6 | 2.5 | 4.0 |
| 試驗壓力 | 強度試驗 | 0.9 | 1.5 | 2.4 | 3.75 | 6.0 |
| 密封試驗 | 0.66 | 1.1 | 1.76 | 2.75 | 4.4 | |
| 氣密封試驗 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | |
| 適用介質 | 水、蒸氣、油品、酸類腐蝕性等。 | |||||
| 適用溫度 | 碳鋼 :-29℃～600℃ 不銹鋼-40℃～600℃ | |||||
| 對夾手動硬密封三偏心蝶閥D73H部件材質： |
| 零件名稱 | 材料 |
| 閥體 | 鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼 |
| 蝶板 | 鑄鋼、合金鋼（鍍硬鉻）、不銹鋼、鉻鉬鋼 |
| 密封圈 | 不銹鋼、聚內脂、抗磨材料 |
| 閥桿 | 2Cr13、1Cr13不銹鋼、鉻鉬鋼 |
| 填料 | 柔性石墨 |

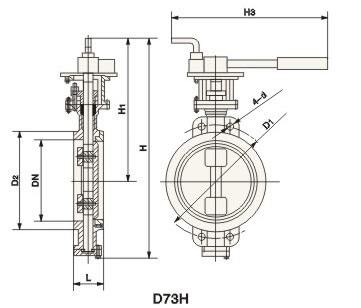

| 對夾手動硬密封三偏心蝶閥D73H外形尺寸： |
| 通徑（DN) | L | D1 | D | Z-Φ d° | H | H1 | W | |
| 50 | 43 | 125 | 99 | 4-18 | 340 | 112 | 90° | 230 |
| 65 | 46 | 145 | 118 | 4-18 | 360 | 115 | 90° | 280 |
| 80 | 49 | 160 | 132 | 8-18 | 380 | 120 | 45° | 280 |
| 100 | 56 | 180 | 156 | 8-18 | 410 | 140 | 45° | 230 |
| 125 | 64 | 210 | 184 | 8-18 | 460 | 170 | 45° | 330 |
| 150 | 70 | 240 | 211 | 8-22 | 490 | 180 | 45° | 380 |

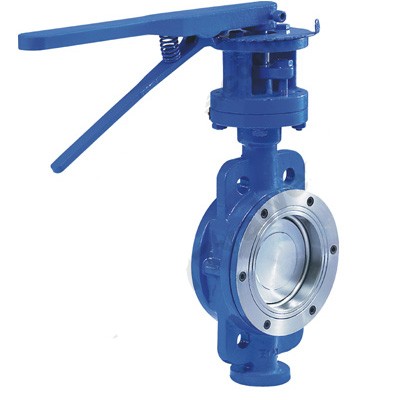

| 對夾手動硬密封蝶閥D73H產品實拍： |
| 對夾手動硬密封蝶閥D73H使用說明： |
②對夾手動硬密封三偏心蝶閥D73H安裝使用說明書下載。
| 對夾手動硬密封蝶閥D73H應用業績： |
