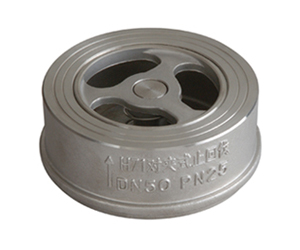

點擊放大H71H/W升降式對夾止回閥圖片

H71H/W升降式對夾止回閥

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的H71H/W升降式對夾止回閥性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。

型號：

本文內容主要講述H71H/W升降式對夾止回閥產品性能參數、產品零部件材料、產品外形及結構尺寸、產品外形及結構尺寸示意圖等信息！

  • H71H/W升降式對夾止回閥產品介紹
    H71H/W升降式對夾止回閥原理作用：
        H71H/W升降式對夾止回閥的啟閉件靠介質流動和力量自行開啟或關閉，以防止介質倒流。止回閥一般分為升降式、旋啟式、蝶式及臥式等四種類型，通式升降式止回閥應安裝于水平管路上，立式升降式止回閥和底閥一般安裝在垂直管路上，并且介質自下而上流動，旋啟式止回閥安裝位置不受限制，通常安裝于水平管路，但也可以安裝于垂直管路或傾料管路上。注意：止回閥只允許介質向一個方向流動，應特別注意介質流動方向，應使介質正常流動方向與閥體上指示的箭頭方向相一致，否則就會截斷介質的正常流動。
        H71H/W升降式對夾止回閥的閥瓣呈圓盤狀，繞閥座通道的轉軸作旋轉運動，因閥內通道成流線形，流動阻力比升蝶式止回閥小，H71H/W升降式對夾止回閥適用于低流速和流動不常變化的大口徑場合。水平或垂直安裝于管路系統，防止介質倒流。
    H71H/W升降式對夾止回閥性能特點：
        H71H/W升降式對夾止回閥結構長度短，體積小、重量輕，閥瓣關閉快速，水錘壓力小。
    H71H/W升降式對夾止回閥技術參數：
    公稱壓力 試驗壓力 工作溫度 適用溫度
    殼體 密封
    1.6Mpa 2.4Mpa 1.76Mpa ≤235℃ 水、蒸氣、油品等
    2.5Mpa 3.75Mpa 2.75Mpa ≤235℃
    ≤300℃
    ≤200℃ 硝酸等腐蝕性介質
    4.0Mpa 6.0Mpa 4.4Mpa ≤300℃
    ≤200℃ 水、蒸氣
    升降式對夾止回閥H71H,W部件材質：
    型號 閥門 閥瓣 彈簧
    H71H-16Q    H71H-25Q QT400-15 25 50CrVA
    H71W-25H    H71W-40H 2Cr13 1Cr13 1Cr18Ni9
    H71W-25P    H71W-40P ZG1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti
    H71H/W升降式對夾止回閥外形尺寸：
    H71H/W升降式對夾止回閥尺寸圖
    公稱通徑DN 尺寸
    L D D1 D2 D3 D4
    15 16 52 15 24 31 40
    20 19 62 19 30 40 50
    25 22 72 24 35 47 58
    32 28 83 31 46 56 68
    40 32 93 39 55 66 78
    50 40 108 48 65 78 90
    65 46 128 62 80 95 110
    80 50 142 76 96 110 128
    100 60 162 95 115 132 150
