- 電動通風蝶閥產品介紹
-
電動通風蝶閥簡介：
電動通風蝶閥又稱電動風量調節蝶閥，由角行程電動執行機構和蝶閥組成，采用中線式碟板與短結構鋼板焊接的新型結構形式設計制造，適用于兩位切斷的場合，閥體相同材料加工成密封圈，其適用溫度隨閥體選材而定，公稱壓力≤1.0MPa，主要于工業、冶金、煙氣除塵、環保等管道作為氣體介質調節流量或切斷。不適應耐高溫、高壓及耐腐蝕、抗磨損等行業。
|
電動通風蝶閥性能特點：
1.結構簡單、口徑大、重量輕、操作方便。
2.驅動力矩小，啟閉靈活，操作方便。
3.可多工位安裝，不會受到介質的影響。
4.閥體上設置油密封擋圈，密封副之間無可見間隙，泄漏率小。
5.蝶板與閥體的膨脹間隙大，能有效防止因熱漲冷縮造成的卡死現象。
|

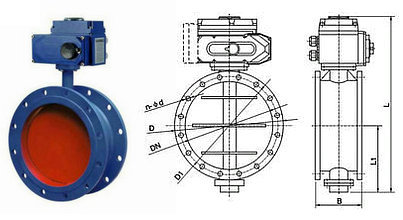

 電動通風蝶閥結構圖 |
電動通風蝶閥工作原理：
|
電動通風蝶閥執行機構：
控制方式：電動控制（電源驅動）
介質溫度：-40℃～+450℃（鋼板卷焊），+450℃以上（不銹鋼板卷焊）
轉角范圍：0-90度
流量特性：近似百分比
法蘭標準：GB/T9115-2000鋼制管法蘭焊接標準
執行機構：可配角行程系列電動執行機構
控制方式：普通開關型（無源觸點開關型）、調節型（輸入輸出4-20mA）
|
電動通風蝶閥性能指標：
項 目：指 標 值
基本誤差%：±2.5
回差%：2.0
死區%：3.0
始終點偏差%：±2.5
額定行程偏差%：+2.5
允許泄漏量1/h：2×10-2×閥額定容量
|
電動通風蝶閥技術參數：
| 公稱通徑 | DN50～DN1200 |
| 公稱壓力 | PN0.1、0.25、0.6、1.0Mpa |
| 連接形式 | 法蘭式 |
| 閥體結構 | A型 |
| 試驗壓力 | 密封0.15Mpa，殼體0.11Mpa |
| 流量特性 | 線性/等百分比特性 |
| 密封形式 | 開放式、后入式（超高溫適用）、密封式（常溫適用） |
| 適用介質 | 含塵氣體、空氣、煤氣、高溫煙氣 |
