- 電動伸縮蝶閥產品介紹
-
電動伸縮蝶閥概述：
電動伸縮蝶閥主要由電動執行裝置與法蘭伸縮蝶閥組成，所謂伸縮蝶閥就是在蝶閥的原基礎上，裝配一個與蝶閥口徑相同大小的伸縮器。電動伸縮蝶閥的結構特征不僅為閥門的拆卸帶來方便，還能緩解管道的管路應力，同時又能解決溫差所產生的內力的消除，補償管道溫差所產生的熱脹冷縮。電動法蘭伸縮蝶閥可任意位置安裝，主要用于控制管路介質的開關截?cái)嗫刂?，也可做調節流量使用。
電動伸縮蝶閥應用：
電動伸縮蝶閥可分為普通型、固定限位型、加長型，適用于溫度≤80℃、壓力≤1.6MPa的工況場合當中，且采用法蘭式連接。一般用于電力、冶金、石油、化工、煤氣以及固體粉末管路中上作調節和切斷使用，具有補償管道熱脹冷縮的功能。
|
電動伸縮蝶閥設計標準：
設計標準：GB/T12238-1989；JB/T8527-1997
法蘭連接尺寸：
GB/T9113.1-2000；GB/T9113.2-2000； GB/T9115.1-2000；GB/T9115.2-2000
結構長度：GB/T12221-1989
壓力試驗：GB/T13927-1992；JB/T9092-1999
1·管道上使用，可產生軸向位移（伸長、壓縮）。
2·使用在管道上，可減振、降低結構的傳遞噪音。
3·該閥門用在管道上，在規定范圍內，可不受管道限制。 4.不限法蘭平行的限制，可任意安裝，重量輕，彈性好。 |

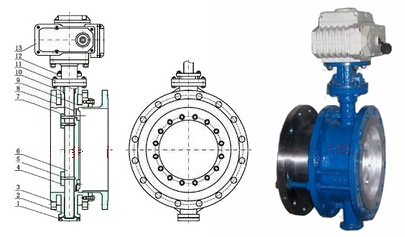

電動伸縮蝶閥結構圖
|
電動伸縮蝶閥結構優勢：
電動法蘭伸縮蝶閥的結構長度可在閥門安裝時，在一定的范圍內做伸縮調節，又能緩解管路應力，保護閥門。并且安裝時不受介質、流向的影響，也濃縮了蝶閥加伸縮器的安裝方式，空間更為緊湊。通常情況，電動伸縮蝶閥無需特別的維護，僅需定期觀察其伸縮部份有無存在滲漏及拉脫等現象即可。
電動伸縮蝶閥技術參數：
| 公稱通徑 | DN50-DN2000(mm) |
| 公稱壓力 | PN0.6、1.0、1.6MPa |
| 溫度范圍 | ≤80℃ |
| 連接方式 | 法蘭連接（帶伸縮器） |
| 控制方式 | 開關型（開關兩位控制）,智能調節型（4-20mA模擬信號） |
| 電源電壓 | AC220V、AC380V（其他定制DC24等） |
| 適用介質 | 空氣、水、蒸氣、煤氣、油品等工業管道 |
